i.S.O.: 『iPhone用レリーズ取付ホルダー』の組立てと取付け

iPhone標準カメラアプリのバーストモードは、イヤフォンのリモコンを使ったシャッター操作では動作しません。リモコンのボタンを押し続けても1回シャッターが切れるだけです。
バーストモードで撮影するには、ディスプレイ上のシャッターボタンを押し続けるか、本体のボリュームボタンを押し続けるしかなく、どうしてもiPhoneに触れていなければなりません。そのためブレが発生してしまうので、高倍率の望遠撮影では使えません。

そこで、本体のボリュームボタンをレリーズで押せるようにするためのパーツを3Dプリントで作成して、これまで使ってきました。（詳細『レリーズ』）

これをブラッシュアップして、DMM.makeのマーケットプレイスで公開することにしました。
＊3Dプリントの実費が必要です。

i.S.O. DMM.make クリエイターズマーケット

iPhone用レリーズ取付ホルダー（iPhone XS Max, Plus系用）
iPhone用レリーズ取付ホルダー（iPhone 7, 8, X / XS用）
の2タイプありますが、基本部分は同じもので、違いはケースへの取り付け面の長さだけです。
KOWAのiPhone用フォトアダプターTSN-IP7には、『iPhone 7, 8, X / XS用』が取り付けられます。
TSN-IP5, 6にはどちらも取り付けられません。
iPhone Plus系、X系は、それ以前にフォトアダプターを自作する必要があります。フォトアダプターを作成しましたら、末尾の寸法を記した写真を参照して、どちらかを選んでください。
＊参照
『iPhone 7 Plus用フォトアダプターを作る - 1』
『iPhone XS Maxでスマスコ - 1 〜フォトアダプターを作る〜』

ケースに取り付けるには加工が必要なため、なるべく詳細に説明したいと思います。

●用意するもの

・エツミ『ニューライカリング（ライカ用レリーズアダプター）』

・キャップ小ネジ または なべ小ネジ M2 x 6mm と M2ナットそれぞれ2個
・さら小ネジ または 超低頭小ネジ M2 x 4mm と M2ナットそれぞれ2個
ネジはステンレスのほうが見栄えがいいです。

●部品構成

●組み立てる前に
DMM.makeの素材で想定しているのが、ナイロン（ブラック）とMJF（PA12/PA12GB）のブラックです。特にMJFは精度も高くエッジも出ていて、そのうえ値段も安いのでオススメです。
ただ、MJFでは、こまかい隙間にパウダーが残っていることがあるので、それを取り除かなければなりません。

・写真はMJF（PA12）のナチュラル。場合によっては、パウダーがネジ穴を塞いでいることも。

・MJFのブラックでも、パウダーが詰まった上から塗装されているのでクリーニングします。ここが詰まっていると、ネジがナットに届かない恐れがあります。

●プッシュピンを磨く
『ニューライカリング』の内側が直径7.3mmなのに対し、プッシュピンは直径7.0mmでデータを作成しています。

しかし、3Dプリントの造形時の誤差によって、直径が大きくなることがあります。7.3mmを超えることは考えにくいのですが、もし、ニューライカリングに入れて動かないくらい干渉するようなら、紙やすりをかけて調整してください。
動きに問題がない場合でも、表面を目の細かい紙やすりで磨くことで、動きがスムーズになります。

本体とフタの、ピンが動く時に当たる部分もやすりをかけるといいでしょう。

●組み立て

・プッシュピンを収めたニューライカリングを本体にセットします。緩いようでしたら、両面テープで固定してください。しっかり固定されていないと、レリーズをニューライカリングにねじ込んだときに共回りして、うまく取り付けられなくなります。

・本体にM2 x 6mmのネジを通し、フタにナットを取り付けて固定します。

・ナットの向きに注意してください。角が取れている方が上（表側）になります。

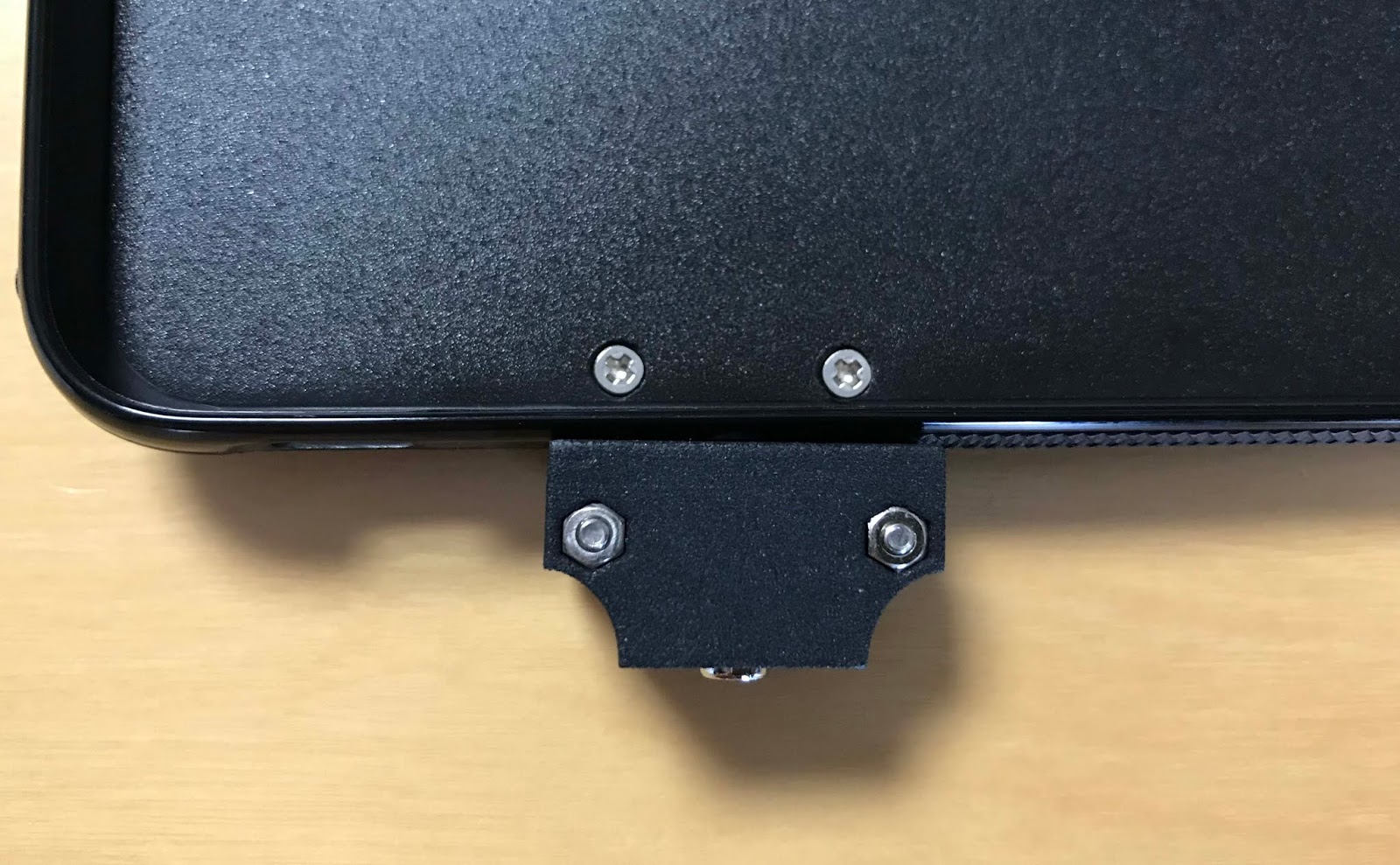

●ケースへの取り付け
・ホルダーをボリュームボタンに合わせてケースに両面テープで仮止めして、ホルダーを取り付けるためのネジ穴の位置を決めます。
本当は、より光軸に近いプラスボタン側に取り付けるといいのですが、マナースイッチが隠れてしまうので、マイナスボタン側に合わせます。

下の写真ではドリルを使用していますが、ネジ穴の位置を決めるだけなので穴を開ける必要はありません。
ペンでマーキングしてもいいのですが、ケースが黒で色が分かりにくいため、ここではドリルで印を付けました。
＊撮影のためドリルが寝てしまっていますが、垂直に当ててください。
